MEMBUAT SAKLAR HOTEL 2 DAN 3 ARAH | BALGEN

MEMBUAT SAKLAR HOTEL 2 DAN 3 ARAH

Pernahkah anda memperhatikan sistem menyalakan lampu untuk menerangi tangga?
Ketika hendak menaikinya,lampu dinyalakan dengan saklar yg ada dibawah,setelah sampai atas,lampu dimatikan pada saklar atas.
Begitu juga ketika akan turun,lampu dinyalakan dari saklar atas dan dimatikan pada saklar bawah.
Itulah yg dinamakan saklar hotel.

Selain saklar hotel,nama lain adalah saklar tukar(change over switch),karena posisinya bergantian dalam menyalakan dan mematikan lampu.

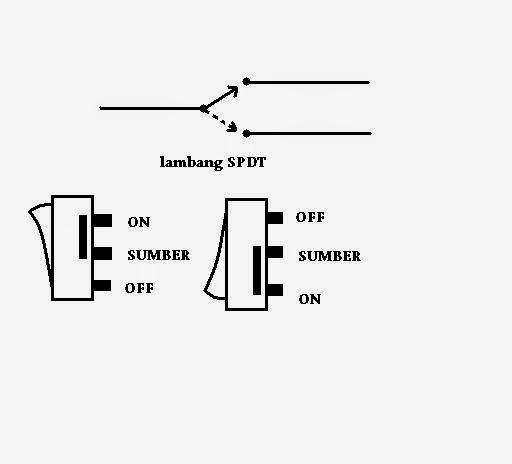

Jenis saklar yang digunakan adalah yang menggunakan sistem SPDT(Single Pole Double Throw),yaitu saklar yang memiliki 2 jalur keluaran dan dihubungkan secara bergantian.
Untuk jelasnya,perhatikan gambar;

SAKLAR SPDT
Add caption












Saklar hotel 2 arah.
Meski hotel tidak menggunakannya lagi,-karena perkembangan teknologi,-tetapi masih bisa diaplikasikan untuk rumah,terutama pada rumah bertingkat dua.





Dibawah ini skema instalasinya;

skema saklar hotel
skema saklar hotel










 Saklar hotel 3 arah.
Jika rumah anda terdiri dari 3 lantai dan tangga 1 arah,anda bisa menggunakan skema ini;

skema saklar hotel 3 arah
skema saklar hotel 3 arah










Skema diatas menggunakan 2 buah SPDT dan 1 buah DPDT(Double Pole Double Throw).
Semoga cara membuat saklar hotel diatas bermanfaat.

12 comments:

  1. okey bgt sangat membantu ,thank

    ReplyDelete
  2. bisa buat gambarnya lebih persis lagi bos? thanks

    ReplyDelete
    Replies
    1. persis seperti apa gan?
      gambar diatas sepertinya sudah cukup jelas,untuk instalasi tinggal ikuti warna kabel.

      Delete
  3. Enter your comment...terimakasih ,, langsung faham Bos ...!!!

    ReplyDelete
  4. Kalau saklar dpdt seperti apa, bos?

    ReplyDelete
    Replies
    1. Bentuknya sama seperti saklar lampu pada umumnya,bedanya saklar biasa on-off,saklar dpdt on-on.

      Delete
  5. Periksa lagi diagram nya..kurang benar

    ReplyDelete
  6. Periksa lagi diagram nya..kurang benar

    ReplyDelete
  7. Periksa lagi diagram nya..kurang benar

    ReplyDelete
  8. Bukan kurang benar. Hanya beda versi.

    ReplyDelete
  9. Bukan kurang benar. Hanya beda versi.

    ReplyDelete
  10. Ad jual dmna DPDT gan ?

    ReplyDelete
